+ CASE STUDY · 2026-06-23
미사 아파트공조기
01 / OVERVIEW
미사 현장 개요

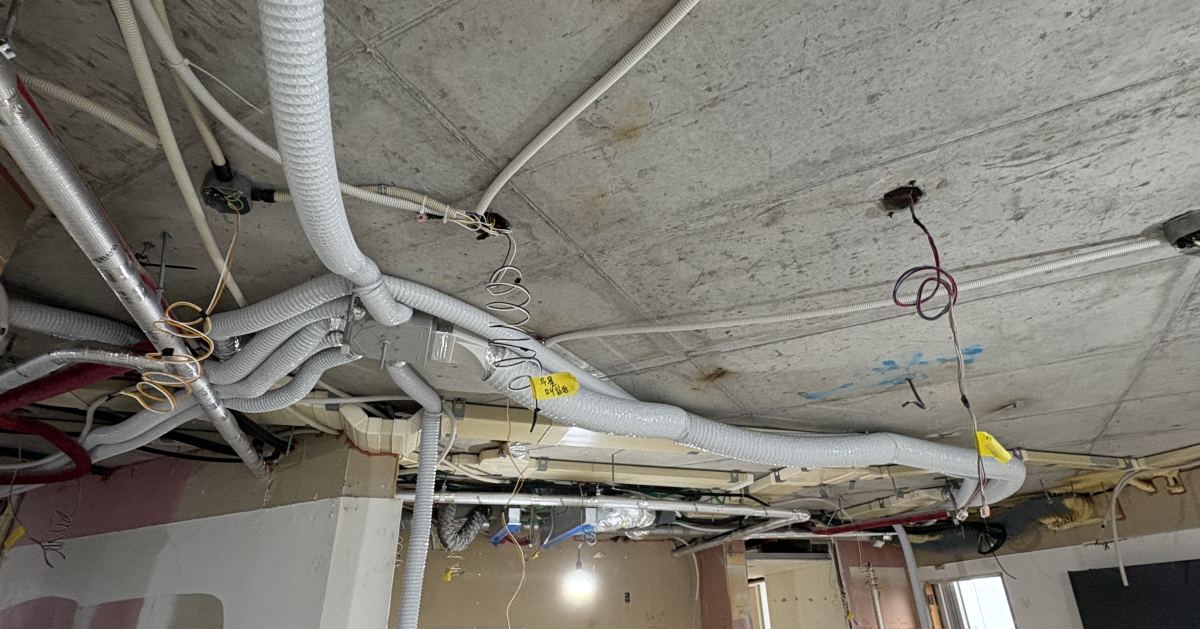

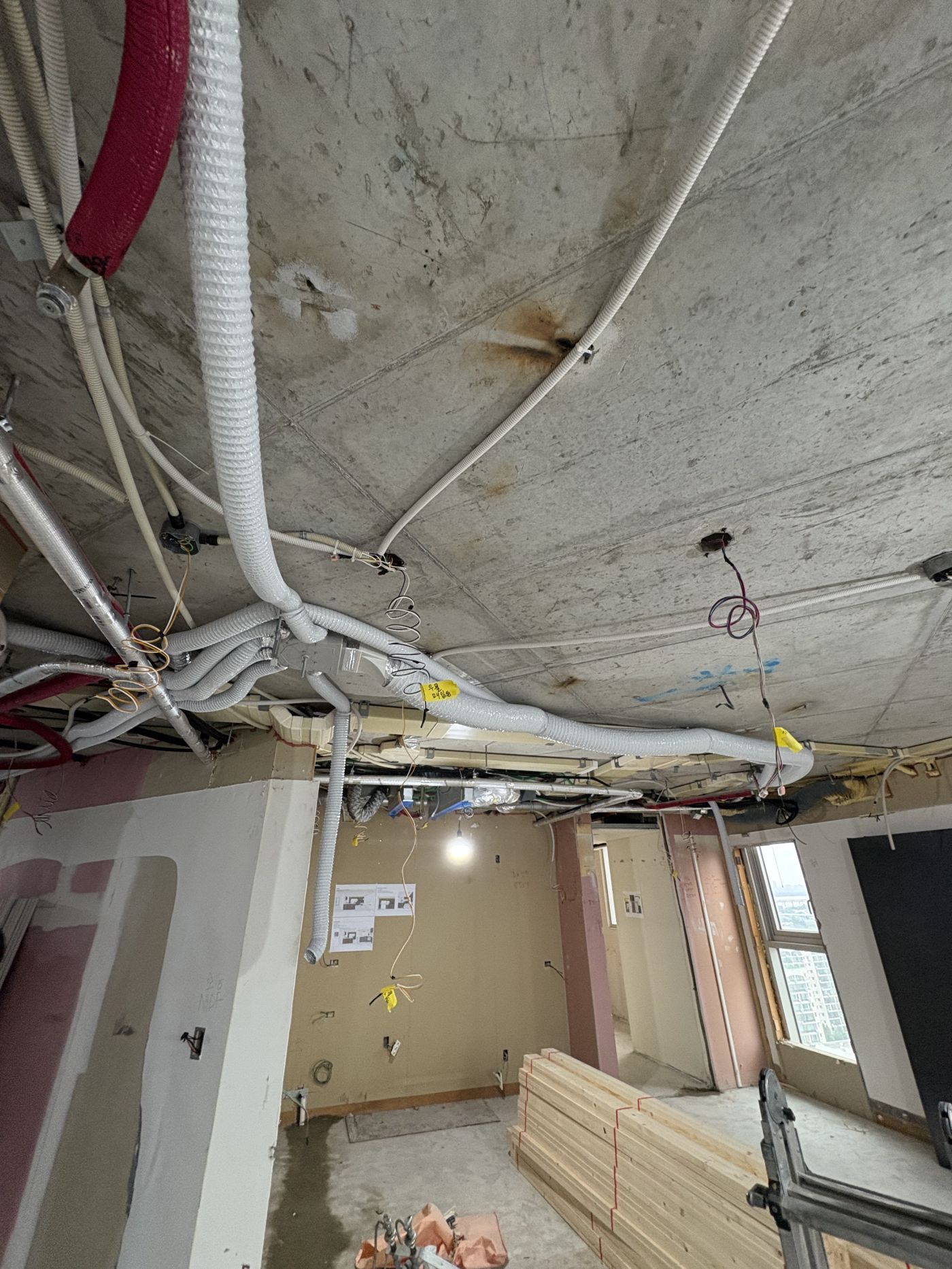

미사 아파트공조기 시공 현장으로, 벽체 안쪽에서 여러 갈래의 플렉시블 덕트가 한 지점으로 모여 연결되는 구간을 정리하는 단계입니다. 미사강변도시는 단지 규모가 크고 세대 구조가 다양해, 한 세대 안에서도 거실과 방 여러 곳으로 덕트를 나눠야 하는 경우가 많습니다.
이번 현장은 거실, 안방, 작은방 세 곳으로 급기 라인을 나누는 구조였는데, 사진처럼 여러 덕트가 벽체 관통 지점에서 겹치기 때문에 각 라인이 서로 눌리지 않도록 순서를 정해 배치하는 작업이 필요했습니다. 먼저 천장 속에서 각 실까지의 거리와 경로를 실측해 덕트 길이를 재단하고, 관통 지점에서부터 역순으로 라인을 정리하며 연결했습니다.
회색 덕트는 급기 라인, 검은색 덕트는 배기 라인으로 구분해 작업 중 혼동이 없도록 표시했으며, 연결이 끝난 구간부터 순차적으로 밴드 고정과 단열 마감을 진행했습니다. 미사처럼 세대 면적이 넓은 판상형 구조는 배관 길이가 길어지는 만큼 풍량 손실이 생기기 쉬운데, 이를 보완하기 위해 굴곡이 심한 구간은 최대한 완만하게 경로를 잡아 저항을 줄였습니다.
02 / PROCESS
진행 과정
전 구간 연결이 끝난 뒤에는 세 곳 모두에서 풍량을 측정해 어느 한 곳으로 쏠리지 않고 고르게 분배되는지 확인하고 마무리했습니다. 여러 실로 나뉘는 배관 구조는 시공 순서를 잘못 잡으면 나중에 손이 많이 가기 때문에, 방문 실측 단계에서 전체 경로를 먼저 그려본 뒤 작업 순서를 정하고 있습니다.
이번 세대는 사전 도면화 덕분에 세 개 라인을 하루 안에 모두 연결하고 시운전까지 마칠 수 있었습니다.
03 / POINT
시공 포인트
01
현장 실측
천장점검구를 열어 배관 상태와 개구부 위치를 먼저 확인했습니다.
02
배관 연결
급기·배기 덕트 경로를 정리하고 규격에 맞춰 연결했습니다.
03
단열 마감
이음부를 단열재로 감싸 결로와 누기를 방지했습니다.
04
시운전 점검
풍량과 소음을 측정해 정상 범위인지 확인하고 마무리했습니다.
